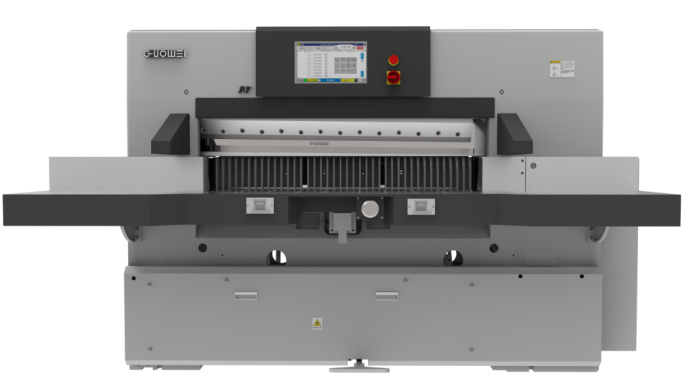

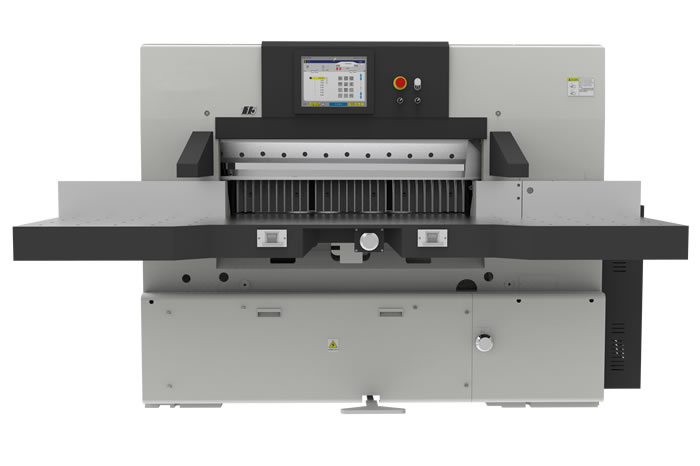

K 系列 程控切纸机
78/92/115/130/137/186/220 K系列 程控切纸机
产品介绍:
采用数字伺服控制技术，10英寸彩色触摸屏，数据分辨率0.01mm，具有自我故障诊断功能和运转模式显示，100个程序组，1000个以上的不同位置的裁切，可记忆、储存，可动态跟踪，最高推纸速度6-16米/分钟。选用Japan液压元件，Japan、Korea 电器元件 Japan、Taiwan滚珠丝杆，线性导轨，电器配置为可编程控制器，采用进口低保养轴承。还装有红外线保护，装有光学对刀线。使裁切方便。双手按钮操作，单次循环裁切等各种安全装置。
技术参数：
| 型号/规格 | 78 | 92 | 115 | 130 | 137 | 186 | 220 |
| 裁切门幅宽度(cm) | 78 | 92 | 115 | 130 | 137 | 186 | 220 |
| 最大裁切高度不带辅助压板(cm) | 13 | 13 | 16.5 | 13 | 16.5 | 16.5 | 16.5 |
| 最大裁切深度(cm) | 78 | 93 | 115 | 130 | 145 | 200 | 220 |
| 最小裁切深度不带辅助压板(cm) | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 |
| 工作台前伸长度(cm) | 64 | 65 | 73 | 73 | 74 | 75 | 75 |
| 工作台高度(cm) | 86.5 | 86 | 89 | 86.5 | 89-92 | 89-92 | 89-92 |
| 机器宽度含侧工作台(cm) | 215 | 233 | 266 | 266 | 287 | 342 | 376 |
| 工作台总长度(cm) | 178 | 198 | 226 | 241 | 259 | 327 | 355 |
| 裁切速度(r/min) | 45 | 45 | 45 | 45 | 45 | 40 | 33 |
| 最大压纸力(n) | 30000 | 35000 | 40000 | 40000 | 45000 | 65000 | 70000 |
| 主电机功率(kw) | 3 | 3 | 4 | 4 | 4 | 7.5 | 7.5 |
| 中惯量送纸电机 (kw) | 0.75 | 0.75 | 0.75 | 0.75 | 1.00 | 1.00 | 1.20 |
| 风机(kw) | 0.55 | 0.55 | 0.75 | 0.75 | 0.75X2 | 0.75*2 | 0.75*2 |
| 机器重量(kg) | 2500 | 2700 | 4000 | 3900 | 4500 | 7000 | 10200 |
| 外包装尺寸(长x宽x高)(cm) | 210x140x195 | 225x140x195 | 255x160x215 | 260x153x195 | 280x160x215 | 340*182*230 | 390*190*270 |
标准配置:
| 序号 | 配置 | 品牌型号 |
| 1 | 电脑显示屏 | 台湾维纶 |
| 2 | 滚珠丝杆 | 台湾ABBA |
| 3 | 线性导轨 | 台湾ABBA |
| 4 | PLC | 日本松下 |
| 5 | 伺服驱动器 | 日本松下 |
| 6 | 伺服电机 | 日本松下 |
| 7 | 继电器 | 日本和泉 |
| 8 | 接触器 | 法国施耐德 |
| 9 | 空气开关 | 韩国LS |
| 10 | 启动按钮 | 德国穆勒 |
| 11 | 限位开关 | 法国施耐德 |
| 12 | 液压泵 | 日本油研 |
| 13 | 液压电磁阀 | 意大利阿托斯 |
| 14 | 蜗轮减速机 | 天津华盛昌 |
| 15 | 接近开关 | 台湾阳明 |
| 16 | 轴承 | 日本NSK |
| 17 | 刀片 | 上海爱凯思 |
